Descripción
Características
-
Ancho de banda: 250 Mhz.
-
Cubierta LSZH de color rojo.
-

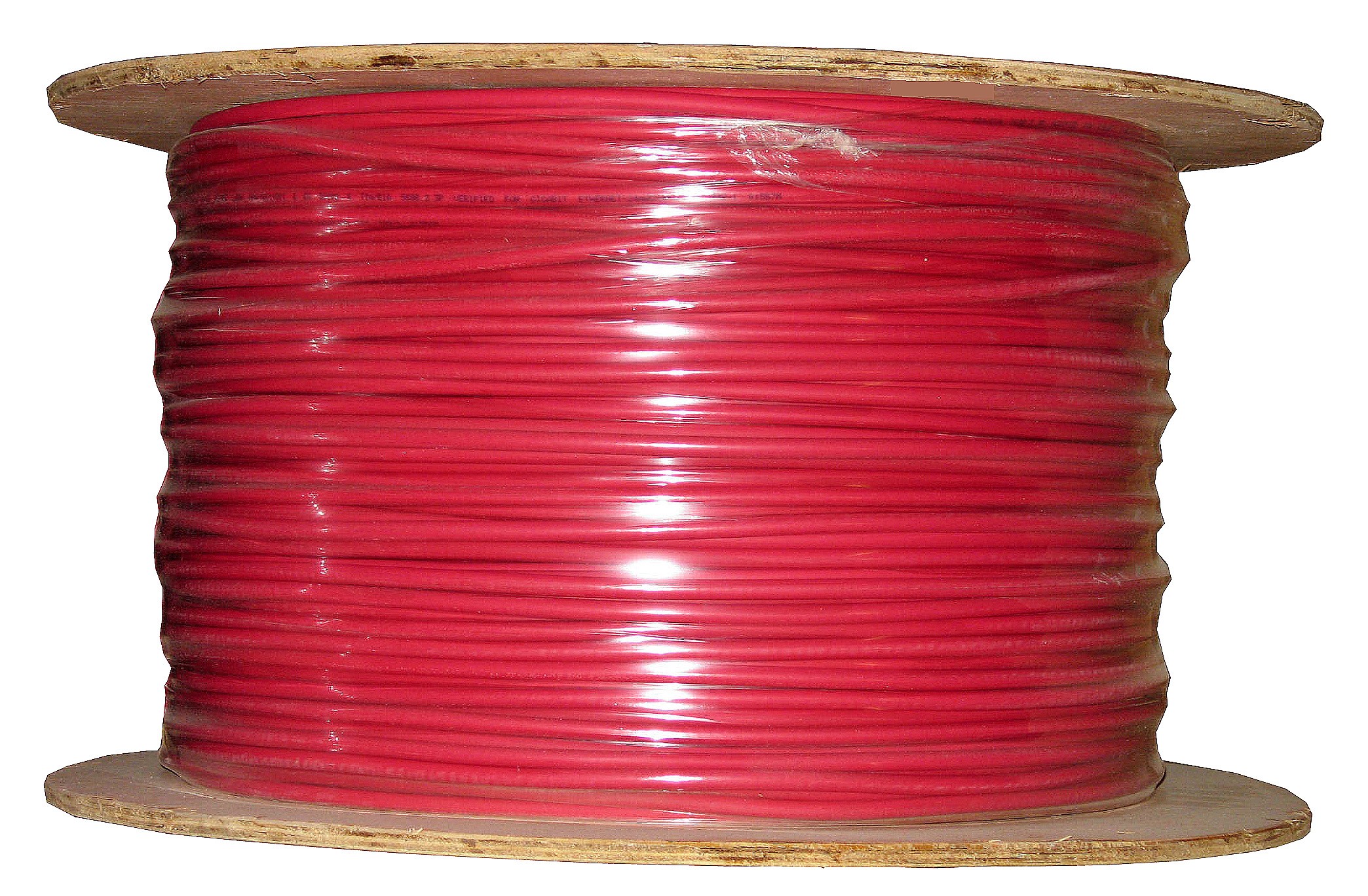

Disponible en bobinas de 500m.
-
Código de colores por par:
-
Azul/Blanco-Azul
-
Naranja/Blanco- Naranja
-
Verde/Blanco-Verde
-
Marrón/Blanco-Marrón
-
Construcción
-
Conductor de cobre desnudo.
-
Construcción 7 hilos x 0,20mm.
-
4 pares trenzados de la sección AWG24
-
Insulation Solid HDPE
-
Thickness MIN at any point: 0.18mm MAX AVG:0.20mm
-
Diameter 0.98 ± 0.01
-
Elongation MIN 300%
-
Tensile strength MIN 1.682kg/mm2
-
Jacket material termoplastic LSZH
-
Thickness MIN at any point: 0.57mm MAX AVG: 0.60mm
-
Diameter 6.3 ± 0.2
-
Elongation MIN 100%
-
Tensile strength MIN 1.407Kg/mm2
-
Aging at 100ºC for 168Hrs:
-
MIN ELONGATION RETENTION: 50%
-
MIN TENSILE SUENGTH RETENTION: 75%
-
Características eléctricas
- Spark Test 2000±250 VOC
- Dielectric strenth 1000V dc/3 seconds
- Insulation Resistance MIN 150MΩ/KM
- Conductor Resistance MAX 9.38 Ω/100m at 20℃
- Resistance Unbalance MAX 5%
- Capacitance Unbalance MAX 330pF/100m
- Mutual Capacitance MAX 560pF/100m
- Impedance 0.772-250MHz 100Ω ± 15
- Reference Standard UL Subject 444, EIA/TIA568B & ISO/IEC 11801
Aplicación
Cable idóneo para el montaje de latiguillos de parcheo, de fácil destrenzado y manipulación.
De interés
Haga el crimpado con las herramientas cód. 2921, 2920 ó 2924.
En los extremos puede poner cubreconectores de colores para diferenciar cód. 2550, 2551, 2552, 2553, 2554, 2555, 2556, 2558 ó 2560.
El conector macho es el cód. 2505.
